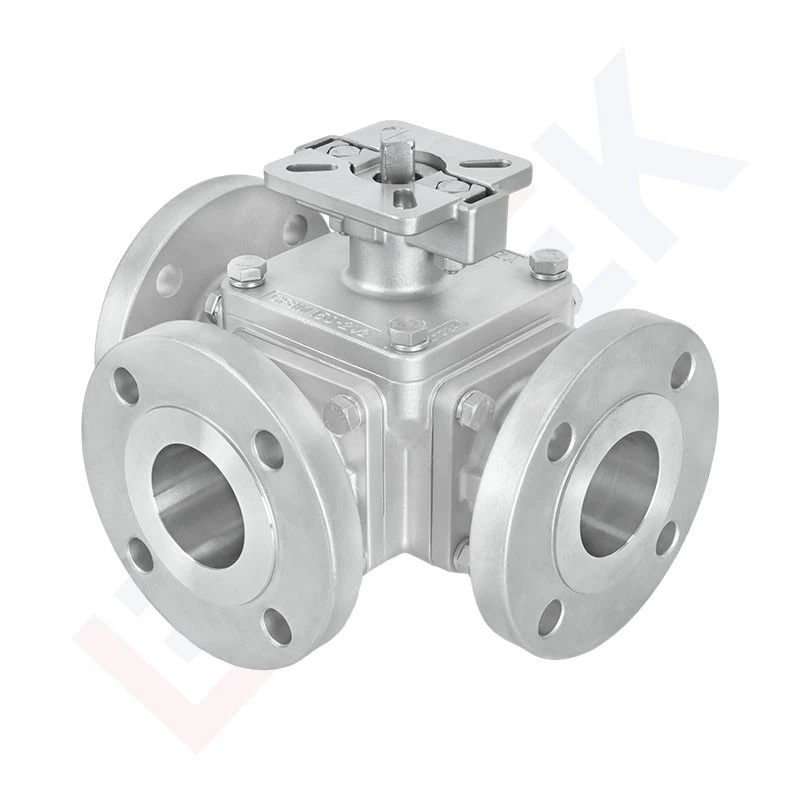

Σφαίρα με φλάντζα 3 κατευθύνσεων
Λεπτομέρειες προϊόντος
Είμαστε ο σχεδιαστής και ο κατασκευαστής
Αριθμός αντικειμένου:
Οι σφαιρικές βαλβίδες με φλάντζα 3 κατευθύνσεων διατίθενται σε δύο δομικές μορφές: τύπου L- και τύπου T-. Η σφαιρική βαλβίδα τριών κατευθύνσεων τύπου L-(Q44F) χρησιμοποιείται κυρίως για την αλλαγή της κατεύθυνσης του μέσου, επιτρέποντας τη σύνδεση δύο κάθετων καναλιών. η σφαιρική βαλβίδα τριών κατευθύνσεων τύπου T-(Q45F) χρησιμοποιείται για την εκτροπή, το συνδυασμό και την αλλαγή της κατεύθυνσης του μέσου. Οι σφαιρικές βαλβίδες τριών κατευθύνσεων υιοθετούν γενικά μια δομή δύο-καθισμάτων, αλλά μια δομή τεσσάρων-καθισμάτων μπορεί επίσης να παρέχεται σύμφωνα με τις απαιτήσεις των πελατών. Αυτές οι βαλβίδες χαρακτηρίζονται από τη συμπαγή δομή τους, το γρήγορο άνοιγμα και κλείσιμο, την ομαλή διαδρομή ροής και τη χαμηλή αντίσταση στα υγρά.
Οι σφαιρικές βαλβίδες με φλάντζα 3 κατευθύνσεων χρησιμοποιούνται ευρέως σε βιομηχανίες όπως η παροχή πετρελαίου, η χημική και η αστική παροχή νερού και η αποχέτευση όπου απαιτείται αυστηρή κοπή του μέσου.
Λειτουργίες σφαιρικής βαλβίδας με φλάντζα 3 κατευθύνσεων
Ο αυστηρός ποιοτικός έλεγχος και η διαχείριση της διαδικασίας εξασφαλίζουν σταθερή απόδοση και αξιόπιστη στεγανοποίηση, κατάλληλη για διάφορα περιβάλλοντα εργασίας και μέσα.
Η απλή δομή των σφαιρικών βαλβίδων και οι κινητοί δακτύλιοι στεγανοποίησης καθιστούν εύκολη την αποσυναρμολόγηση και την αντικατάστασή τους.
Μπορούν να χρησιμοποιηθούν σφαιρικές βαλβίδες τριών-τρόπων για την ανάμειξη ή την εκτροπή της ροής, μειώνοντας την ανάγκη για πολλαπλές βαλβίδες.
Εξασφαλίζει ακριβή έλεγχο της κατεύθυνσης και της κατανομής του υγρού, βελτιώνοντας τη λειτουργική απόδοση.
Σημεία πώλησης της σφαιρικής βαλβίδας 3 δρόμων της LEADTEK
Σχεδιασμός στελέχους κατά-εκτίναξης και κατά- γρατσουνιών
Αυτός ο σχεδιασμός για το στέλεχος βαλβίδας έχει σημαντικά οφέλη για τη βελτίωση της απόδοσης, της αξιοπιστίας και της οικονομικής βιωσιμότητας των βαλβίδων.
Σχεδιασμός πολλαπλής στεγανοποίησης στεγανοποίησης πλάτης
Η πολλαπλή-σφράγιση μπορεί να παρατείνει τη διάρκεια ζωής των στοιχείων στεγανοποίησης και μπορεί να προσαρμοστεί σε διαφορετικές συνθήκες εργασίας.
Σχεδιασμός ελαστικής σφραγίδας καθίσματος
Οι ελαστικές έδρες βαλβίδων μπορούν να προσαρμοστούν στην επίδραση της θερμοκρασίας, της πίεσης και της φθοράς στην απόδοση στεγανοποίησης της σφαίρας διατηρώντας τη στεγανοποίηση μέσω ελαστικής παραμόρφωσης.
Συσκευασία με ελαστικό σχέδιο αντιστάθμισης
Ο σχεδιασμός αντισταθμιστικού παρεμβύσματος μπορεί να προσαρμόσει αυτόματα την πίεση επαφής μεταξύ του παρεμβύσματος και του στελέχους βαλβίδας για να προσαρμοστεί στη διαστολή ή τη συστολή του στελέχους βαλβίδας που προκαλείται από αλλαγές θερμοκρασίας και πίεσης, διατηρώντας έτσι τη συνεχή σφράγιση και μειώνοντας τον κίνδυνο διαρροής.
Η συσκευασία είναι ρυθμιζόμενη χωρίς αποσυναρμολόγηση
Οι βαλβίδες μπορεί να απαιτούν διαφορετικές πιέσεις στεγανοποίησης κάτω από διάφορες συνθήκες εργασίας και το ρυθμιζόμενο παρέμβυσμα μπορεί να φιλοξενήσει αυτές τις αλλαγές για τη διατήρηση της καλής στεγανοποίησης της βαλβίδας.
Σχέδιο οπής ανακούφισης πίεσης μπάλας
Όταν η σφαιρική βαλβίδα είναι κλειστή, το υγρό παγιδεύεται στην κοιλότητα του σώματος της βαλβίδας. Εάν η παγιδευμένη πίεση αυξηθεί ασυνήθιστα λόγω αύξησης της θερμοκρασίας ή άλλων παραγόντων, η οπή εκτόνωσης πίεσης μπορεί να απελευθερώσει αυτόματα την πίεση στον αγωγό, προστατεύοντας το σύστημα του αγωγού από ζημιά, αποφεύγοντας πιθανούς κινδύνους ασφαλείας.
Διάσταση σφαιρικής βαλβίδας με φλάντζα 3 κατευθύνσεων
Σφαίρα με φλάντζα τύπου T με μαξιλαράκι στήριξης A DIN LTU Τύπου PN16
Κωδικός: 30-0D300
Σφαίρα με φλάντζα τύπου T με μαξιλαράκι στήριξης A ASME Standard LTU Type CLASS 150
Κωδικός: 30-0D320
Σφαίρα με φλάντζα τύπου T με μαξιλαράκι στήριξης A JIS LTU Type 10K
Κωδικός: 30-0D340
Σφαίρα με φλάντζα τύπου L με μαξιλαράκι στήριξης A DIN LTU Τύπου PN16
Κωδικός: 30-0D400
Σφαιρική βαλβίδα τύπου L με φλάντζα με βάση στήριξης A ASME Standard LTU Type CLASS 150
Κωδ: 30-0D420
Σφαίρα με φλάντζα τύπου L με μαξιλαράκι στήριξης A JIS LTU Type 10K
Κωδ: 30-0D440
Σφαίρα με φλάντζα τύπου X με μαξιλαράκι στήριξης A DIN LTU Τύπου PN16
Κωδικός: 30-0D500
Σφαιρική βαλβίδα τύπου X με φλάντζα με επίθεμα στήριξης A ASME Standard LTU Type CLASS 150
Κωδικός: 30-0D520
Σφαίρα με φλάντζα τύπου X με μαξιλαράκι στήριξης A JIS LTU Type 10K
Κωδ: 30-0D540
Προδιαγραφή σφαιρικής βαλβίδας με φλάντζα 3 κατευθύνσεων
|
Τύπος προϊόντος |
2PC Αρσενική θηλυκή σφαιρική βαλβίδα |
|
Λαβή |
Με ή χωρίς λαβή για επιλογή |
|
Διάτρηση ροής |
Γεμάτη διάτρηση |
|
Μέγεθος |
1/2"-4"(DN15-DN100) |
|
Υλικό |
SS304, SS316 |
|
Πρότυπο σχεδίασης |
ASME B16.34, DIN3357-2, GB/T 12237 |
|
Σύνδεση |
Πρότυπο ASME B16.5, πρότυπο DIN, πρότυπο JIS B2220, πρότυπο GB/T9113, EN1092-1 |
|
Πίεση |
ΠΝ16 ΠΝ40 |
|
Θερμοκρασία |
-29 μοίρες έως +180 μοίρες (TFM1600), -29 μοίρες έως +240 μοίρες (TFM4215), |
|
Εφαρμογή |
Συνήθεις αγωγοί για ατμό, αέρα, νερό, πετρέλαιο, αέριο (εκτός από εύφλεκτο ή τοξικό αέριο). |
|
Βιομηχανοποίηση |
Επενδυτική χύτευση |
|
Επιθεώρηση |
API598 |
|
Πιστοποιητικό |
ISO9001, ISO14001, ISO45001, CE, ROH, TS κ.λπ.. |
Δημοφιλείς Ετικέτες: σφαιρική βαλβίδα με φλάντζα 3 κατευθύνσεων, Κίνα κατασκευαστές σφαιρικών βαλβίδων με φλάντζα 3 κατευθύνσεων, προμηθευτές, εργοστάσιο
